一、概述：

    超聲波篩分系統簡單實用、可靠，是目前解決振動篩在篩分過程中網孔堵塞、下料不暢的主要方式，并可提高過篩效率3-6倍。

    可廣泛應用于食品、制藥、冶金、化工、選礦等要求精細篩分過濾的行業。篩分過濾精度高，有效地解決因團聚、靜電、強吸附性卡網、堵網等難題，是國內篩分行業的一項重大技術突破。

    二、工作原理：

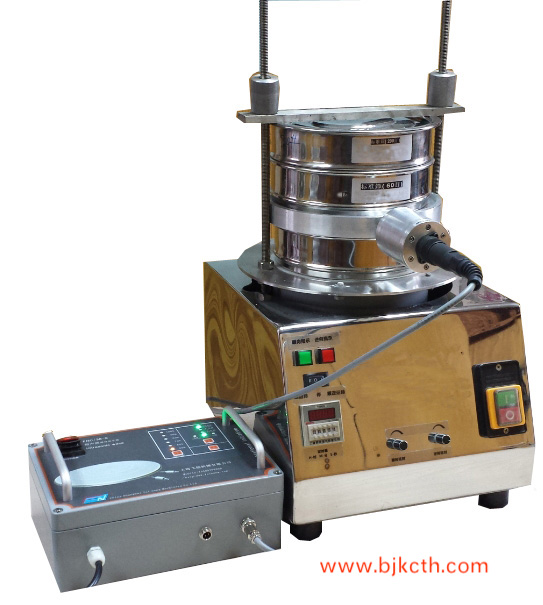

    超聲波篩分系統由振動篩分主機、超聲波發生器、換能器、共振環組成。

    超聲波發生器產生高頻振蕩，由換能器轉換成高頻正弦形式的縱向振蕩波，并傳導到共振環上產生共振。共振環將能量均勻地傳導至篩面，使篩面上的物料在做低頻三次元振動的同時，疊加上超聲波振動效應，即可達到防止篩面網孔堵塞，又可提高篩分產量和質量。

    三、諧振頻率自動跟蹤：

    高頻率大功率超聲波諧振電源發生器，采用二極管發光顯示系統?？筛鶕?jù)篩分不同狀態（不同材質網架結構），快速自動跟蹤諧振點，實現功率輸出*大化。換能器長期工作不發熱。換能器安裝不用拆卸網架即可使用，清理快速方便。

    高頻連接線：超聲波發生器和換能器之間采用電纜連接。

    連接器接口：采用航空插頭。

    換能器：高性能超聲波轉換放大器。

    超聲波網架：由外架網和共振環組成。

    使用篩網：10-635目

    四、參數：

    五、使用方法：

    1、根據被檢物料及相應的標準來確定要選用的標準篩。

    2、把共振環套在標準篩上，按孔徑從小到大、從上到下依次疊放到實驗篩振動平臺上，標準篩必須放在振動平臺的中心位置，鎖緊固定螺母進行定位。

    3、把被檢物料放入*上端的標準篩里（或蓋上標準篩上蓋）然后用套在絲柱上的壓板壓住標準篩，旋緊絲柱上的螺母來壓緊標準篩具。（注：兩側要用力一致，然后用鎖定螺母鎖緊）

    4、把定時器開關放在相應需要的位置，然后打開電源開關，篩機開始工作。

    開啟超聲波系統。

    5、工作停止后，旋開絲柱上的螺母，移開壓板，小心取走標準篩。

    6、切斷電源。

    六、注意事項：

    1、標準篩要水平放置。

    2、確認電源和要求相符，并確保接地。

    3、振動部分不能與其他物體相接觸。

    4、必須由振動平臺中心對標準篩進行定位。

    七、常見故障排除：
